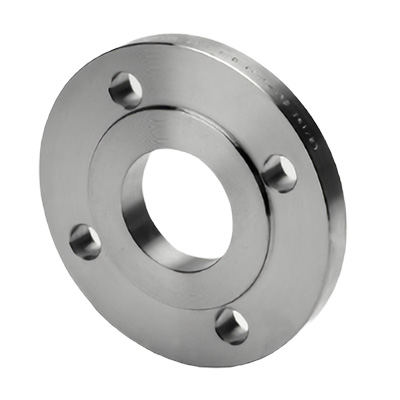

PN6 DÜZ FLANŞ / EN1092-1 DIN 2573 TIP 01

PN6 Düz Flanş Nedir?

PN6 düz flanş, boru hatlarında akışkan taşıyan sistemlerin düşük basınçlı bağlantı noktalarında kullanılan bir boru bağlantı elemanıdır. PN6, flanşın maksimum 6 bar (yaklaşık 87 psi) nominal basınca dayanabileceğini ifade eder. Düz flanş (flat face flange), yüzeyinin tamamen düz olması sayesinde conta ile tam temas sağlar ve sızdırmazlık performansı ön plana çıkar.

PN6 Düz Flanş Nerelerde Kullanılır?

PN6 düz flanşlar, düşük basınçlı sistemlerde tercih edilir. Kullanım alanları arasında

- Su ve atık su tesisatları
- HVAC (Isıtma, Havalandırma ve Klima) sistemleri
- Yangın söndürme sistemleri
- Tarımsal sulama hatları
- Petrol ve gaz dışı proses hatları
- Endüstriyel boru sistemleri

PN6 Düz Flanşın Avantajları

✅ Ekonomiktir: Düşük basınç sistemlerine özel üretildiği için daha düşük maliyetlidir.
✅ Kolay Montaj ve Demontaj: Civatalı bağlantı sayesinde hızlı ve pratik montaj imkanı sunar.
✅ Sızdırmazlık Performansı Yüksektir: Düz yüzey yapısı conta ile maksimum temas sağlar.
✅ Bakım Kolaylığı: Parça değişimi veya temizlik gibi işlemler kolaylıkla yapılabilir.
✅ Korozyon Direnci (Malzeme Seçimine Göre): Galvanizli, karbon çelik veya paslanmaz çelik seçenekleri ile uzun ömürlüdür.

Teknik Özellikleri

- Basınç Sınıfı: PN6 (6 bar kadar)
- Bağlantı Tipi: Civatalı (DIN normlarına uygun)
- Yüzey Tipi: Düz (RF-FF)
- Malzeme Seçenekleri:
  * Karbon Çelik (ST37, ST52)
  * Paslanmaz Çelik (304, 316)
- Boyut Aralığı: DN15 – DN1200 (isteğe bağlı özel ölçüler üretilebilir)
- Standartlar: DIN EN 1092-1, İSO

Kullanımda Dikkat Edilmesi Gerekenler

- Flanşın kullanılacağı ortamın basıncı mutlaka PN6 değerini geçmemelidir.
- Uygun conta tipi ve kalınlığı seçilmelidir (örneğin EPDM, NBR, PTFE).
- Montaj sırasında eşit sıkma uygulanmalıdır, aksi halde conta zarar görebilir.
- Malzeme, taşıdığı sıvı/akışkan ile kimyasal uyumluluk göstermelidir.
